DownStream Blueprint - PCB 2.2.0.486 & CAM350 10.2.0.386
Продукты CAM350 и BluePrint-PCB теперь объединены в комплекс, который позволит организовать всю необходимую документацию в одном электронном файле и существенно упростить обмен информацией между этапами производственного цикла печатных плат.

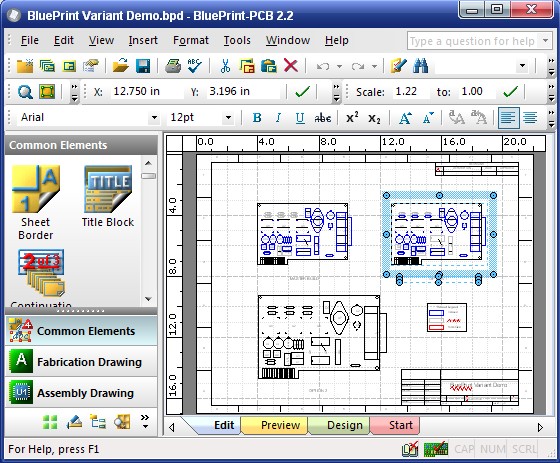

Программа BluePrint-PCB предназначена для подготовки конструкторской документации на электронное оборудование и печатные платы в частности. Среда построена по образу и подобию пакета Microsoft Office и включает средства прорисовки электронных схем и чертежей. Программа распознает различные форматы PCB файлов и автоматически импортирует их в собственную базу данных.
Пользователь может создавать интегрированные текстовые комментарии, дополнительные виды и эскизы, включать ссылки на внешние документы и мультимедиа информацию. Имеется возможность сохранения текстовой и графической выходной документации в формате HTML для просмотра через глобальную сеть Интернет.
Пакет CAM350 предлагает пользователяaм непревзойденный набор инструментов для подготовки производства печатных плат, который включает в себя ряд принципиальных улучшений, призванных повысить качество, скорость и эффективность программы, что делает его идеальным решением для широких масс разработчиков и производителей печатных плат.
Средства автоматизированной подготовки производства печатных плат (Computer Aid Manufacturing, САМ) служат мостиком между разработчиками и производителями печатных плат (ПП). Хотя большинство современных САПР ПП содержат основные инструменты, необходимые для подготовки передачи проекта в производство, потребность в специализированных САМ-системах сохраняется.
Разработчикам печатных плат использование САМ-систем позволяет один и тот же исходный проект подготовить для передачи различным производителям, оформив его в соответствии с их требованиями. А производители с помощью таких средств могут адаптировать поступившие проектные данные к своей технологии с учетом известных им нюансов технологического процесса. САМ-системы также удобно использовать в качестве средств входного контроля со стороны производителя, поскольку они обеспечивают независимую проверку поступивших данных и обычно могут работать с данными, подготовленными во всех популярных САПР ПП.
Система САМ350 содержит следущие функциональные блоки:
- графический редактор;
- средства экспорта/импорта данных;
- средства контроля правил проектирования/производства(DRC/DFF);
- средства подготовки данных для технологического и тестового оборудования;
- средства размещения заготовок плат на стандартном листе базового материала (панелизация).

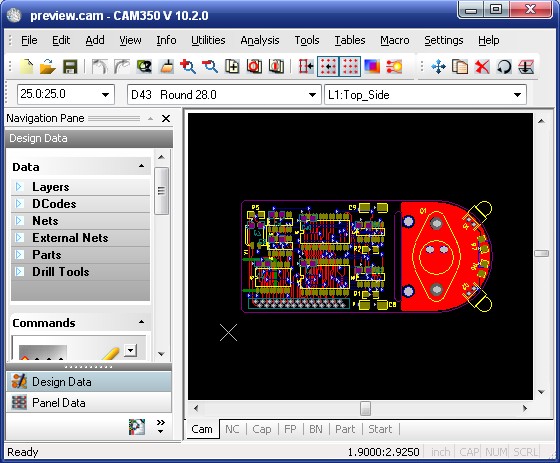

Ядро системы – графический редактор CAM Editor – позволяет редактировать геометрию соединений печатной платы и контактных площадок (для сложных контактных площадок предусмотрен специальный инструмент Custom Aperture Editor), корректировать размещение компонентов. В редакторе предусмотрены средства автоматизированной обработки и оптимизации графических данных, которые включают такие операции, как различные преобразования многоугольников, удаление лишних площадок, сглаживание переходов между трассами и контактными площадками и другие полезные процедуры. Кроме того, CAM Editor – удобная интеллектуальная интерактивная среда для запуска, визуализации и анализа результатов всех базовых процедур с возможностями использования встроенного Basic подобного макроязыка и отладчика (Macro Debugger) на его основе.
Средства экспорта/импорта обеспечивают работу с различными модификациями формата Gerber (описание топологии), с форматом ODB++ (промышленный стандарт для САМ-систем), графическими форматами DXF, HGPL, HGPL/2, стандартами описания списка цепей IPC-D-356 и IPC-D-356а, а также работу с базами данныхсистем Accel EDA, Allegro, P-CAD 2004, PowerPCB (PADS), TangoPRO, Visula CADIF, GenCAD. Поддерживается экспорт данных в форматы оборудования для сверления/фрезерования Excellon 2 и Sieb&Meyer..
В системе САМ350 производится контроль толщины трасс, зазоров между различными типами геометрических объектов, проверяется соответствие исходной принципиальной схемы и данных о топологии печатной платы, правильность формирования кольцевых контактных площадок и геометрии термических барьеров. Выявляются места потенциальных отслоений и подтравов (acid traps), изолированные участки на негативных слоях. Есть функции сравнения геометрии слоев, определения площади областей различных типов, сбора статистики, построения гистограмм и другие инструменты анализа готовности платы к производству.
Средства панелизации системы САМ350 включают программы Fast Array Module и Panel Editor. Первая ориентирована на разработчиков печатных плат и позволяет очень быстро создать приемлемый вариант размещения заготовок. Программа Panel Editor – более сложный полнофункциональный инструмент панелизации, предназначенный для инженеров подготовки производства.
